Simrad R5024 25U/6X
Simrad R5024 25U/6X - радиолокационная система (РЛС) X-диапазона. Модель R5024 25U/6X производства компании SIMRAD соответствует стандартам одобрения типа для использования на борту судов категории CAT 2 (H) SOLAS.
Радиолокационная система Simrad R5024 25U/6X снабжена 6-футовой антенной открытого типа и 25-киловаттным приемопередатчиком для точного обнаружения и отслеживания цели на расстояниях от 1/8 до 72 морских миль. Современный интерфейс и интуитивно понятные элементы управления устройства R5024 25U/6X обеспечивают простоту использования, а модульная конфигурация обеспечивает простую и гибкую установку.
РЛС Simrad R5024 25U/6X оснащена 24-дюймовым широкоформатным дисплеем, предоставляющим операторам постоянный доступ к ключевой информации, предупреждениям и настройкам. Модель R5024 25U/6X может использовать кабели от антенного блока длиной до 65 метров, а цифровое соединение между трансивером и блоком управления обеспечивает кристально чистое изображение.
Особенности радиолокационной системы Simrad R5024 25U/6X:
- Обеспечивает высокое разрешение и оптимальное разделение целей
- Антенный блок с 6-футовой антенной открытого типа и приемопередатчиком мощностью 25 кВт
- Соответствует стандартам одобрения типа для использования на судах CAT 2 (H) SOLAS.
- 24-дюймовый широкоформатный дисплей с оптическим соединением
- Современный пользовательский интерфейс с интуитивно понятными элементами управления: клавиатурой и трекболом
- Модульная система для простоты установки
- Создание мультирадарных и мультистанционных систем
Технические характеристики радиолокационной системы Simrad R5024 25U/6X:
Общие
Тип: Импульсный радар X-диапазона
Ширина луча: по горизонтали - 1,3°; по вертикали - 22°
Скорость вращения: 22/44 об / мин
Минимальный диапазон обнаружения цели: 1/8 мор.мили
Максимальный диапазон обнаружения цели: 72 мор.мили
Максимальная скорость ветра: 100 узлов при 20 об / мин
Режимы отображения: RM: Head/North/Course-Up, TM: North/Course-Up
Размеры (Диаметр): Поворотный круг 181 см (71,3 дюйма)
Обнаружение РЛО: на расстоянии примерно 9,6 морских миль
Дисплей
Цветовая гамма: 16,7 миллиона цветов
Углы обзора: 160 градусов
Разрешение экрана: 1920 х 1080
Яркость экрана: 300 нит
Электрические
Напряжение питания: 110/230 В переменного тока, 50/60 Гц (+/- 10%)
Рекомендуемый номинал предохранителя: 10 А
Энергопотребление (потребляемая мощность) тип./ макс.: 326 Вт/676 Вт
Интерфейсы
Видео: 1 выход DVI-D на монитор M5000, 1 выход DVI-D на VDR
Возможность подключения к NMEA 2000: 1 порт Micro-C, только для пульта дистанционного управления O2000
Поддерживаемые предложения NMEA 0183:
- Входные данные: ACK, ACN, DTM, GGA, GLL, GNS, HBT, HDT, THS, VBW, VDM, VDO, VHW, VTG, ZDA.
- Выходные данные: ALC, ALF, ALR, ARC, EVE, HBT, OSD, RSD, TTM, TLB, TTD
Интерфейсы: Ethernet, последовательный, DVI-D, USB
Порты Ethernet: 3 порта RJ45 x 100 Мбит. Радар
Условия окружающей среды
Влагозащита: по стандарту IPX6 для антенного блока и монитора (при установке заподлицо с прокладкой), IPX2 для процессора и блока питания
Диапазон рабочих температур: От -15 ° C до 55 ° C для защищенных блоков, от -25 ° C до 55 ° C для открытых блоков. (Согласно IEC 60945 ed 4.0)
Диапазон температур хранения: От -20 ° C до 60 ° C для защищаемых блоков, от -25 ° C до 70 ° C для открытых блоков. (Согласно IEC 60945 ed 4.0)
Расстояние до компаса: Процессор и БП - 0,3 м, Стандарт. 0,24 м до приборов рулевого управления

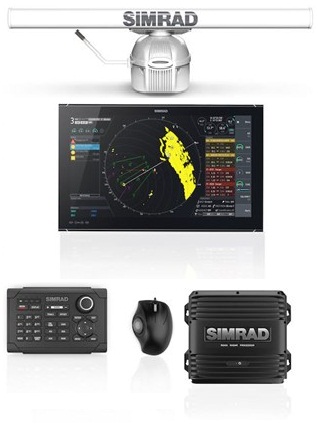

Стандартная комплектация радиолокационной системы Simrad R5024 25U/6X:
- Монитор Simrad M5024
- 6-ти футовая антенна X-диапазона
- Приемопередатчик X-диапазона, 25 кВт
- Блок питания R5000
- Кабель питания, 30 м
- Комплект документации (инструкции оператора и по установке)
