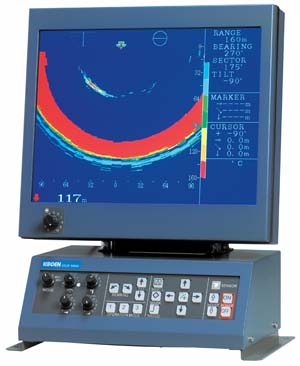

KODEN ESR-180

KODEN ESR-180 - компактный сонар (гидролокатор) с 15 дюймовым ЖК-дисплеем (LCD) высокой четкости в прочном водонепроницаемом корпусе, мощностью 1,5 кВт и частотой 180 или 80 кГц. Отличительной особенностью модели является выбор рабочей частоты излучателя для поиска косяков рыбы на разных глубинах.

Обладая самой высокой скоростью обновления эхосигнала в своем классе, гидролокатор KODEN ESR-180 позволяет пользователю быстро находить косяки рыбы и свести к минимуму вероятность потери цели. Изображение сонара может быть смещено в 4 направлениях (функция Off-center), вверх, вниз, влево или вправо, для большего диапазона просмотра. Функция захвата цели (Target Lock) сонара KODEN ESR-180, после захвата цели, управляет углом луча датчика (трансдьюсера) по азимуту и глубине, чтобы косяк рыбы отображалась на экране автоматически.

Компактные габаритные размеры и небольшой вес модели позволяют с легкостью произвести монтажные работы по установке на малых судах с ограниченным пространством для размещения навигационного оборудования. Гидролокатор KODEN ESR-180 разработан специально для небольших рыболовных и прогулочных судов. Опционально можно подключить пульт дистанционного управления и внешние динамики.

Особенности гидролокатора KODEN ESR-180:

• Плоский легкий и компактный жидкокристаллический дисплей, позволяющий производить установку оборудования в условиях ограниченного пространства на малых судах.
• Самая высокая скорость обновления эхосигнала в своем классе позволяет пользователю быстро находить цель (косяк рыбы) и свести к минимуму вероятность её потери.
• Под дисплеем гидролокатора может отображаться дисплей рыбопоискового эхолота. Эта особенность эффективна для обнаружения косяков рыбы при их скоплении около морского дна.
• Возможно сканирование секторов до 95°, что облегчает задачу наблюдения за рыбными массами и определения профиля морского дна.
• Функция стабилизации работы излучателя автоматически компенсирует последствия воздействия бортовой и килевой качки.
• Функция захвата цели в режиме рыбопоиска позволяет увеличить улов рыбы.
• Эхосигналы отображаются в 8 цветах, выбранных из стандартной 4-х цветовой палитры, а также дополнительной цветовой палитры, содержащей 4096 оттенков цветов, что позволяет пользователю легко выбирать цвета для обозначения рыбы, ее типов и т.п.
• Встроенный датчик температуры воды, позволяющий постоянно отслеживать этот показатель на экране.
• Простота установки и эксплуатации.
• Возможность выбора рабочей частоты сканирования для разных глубин.

Технические характеристики сонара KODEN ESR-180:

Тип дисплея: цветной LCD TFT (ЖК-дисплей)
Размер диагонали экрана: 15 дюймов
Разрешение дисплея: 480 x 640 точек
Количество цветов экрана: 8 (выбирается из 4096 цветов палитры)
Рабочая частота: 80 или 180 кГц
Угол наклона: от +5° до -90° (шаг - 1°)
Шкалы дальности: 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 240, 280, 320, 360, 400, 500, 600, 700, 800, 900, 1,000, 1200, 1600, 2000 м (выбираются 8 из из предлагаемых)
Режимы работы: режим гидролокатора, секторное сканирование, режим эхолота, вертикальное изображение
Углы сканируемого сектора в режиме сонара: с шагом 5°: 5° 25° 45° 85° 125° 165° 205° 360°; с шагом 10°: 10° 30° 50° 90° 130° 170° 210° 360°
Углы сектора в режиме сканирования дна: с шагом 3°: 3° 27° 45° 63° 93° 117° 147° 177°; с шагом 5°: 5° 25° 45° 65° 95° 115° 145° 175°
Ход подъема/спуска излучателя: от 200 до 400 мм
Формат выходных данных: NMEA 0183 (опционально)
Напряжение питания и потребляемая мощность: дисплей: 20 - 30 В пост.тока (38 Вт при 24 В); излучатель: 10.5 - 30 В пост.тока (110 Вт при 24 В)
Выходная мощность: 1500 Вт

Комплектация гидролокатора KODEN ESR-180:

• Блок управления с дисплеем KODEN ESR-180
• Блок механизма подъема / спуска с излучателем
• Кабель питания
• Соединительный кабель
• Монтажный комплект
• Запасные части и принадлежности
• Руководство по эксплуатации

Опционально:

• Пульт дистанционного управления,
• PVC танк,
• FRP танк,
• Выпрямитель мощности,
• Входной кабель NMEA,
• Кабель выхода NMEA,
• Внешние динамики
