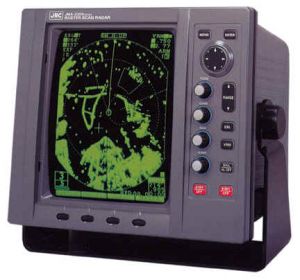

Радиолокационная станция JRC JMA-2344
Радиолокационная станция JRC JMA-2344 является последней, на сегодняшний день, РЛС компании JRC, в которой применены новые разработки в области антенн. Новая 6 кВт многовибраторная сложная антенна радара JMA-2344 использует новейший принцип цифровой обработки сигналов, обеспечивая непревзойденную четкость цели и обнаружения. При этом модель занимает совсем не много места и облачен в крайне компактный и эргономичный корпус.
Рядом с десятидюймовым ЭЛТ экраном радиолокационной станции JRC JMA-2344 располагаются удобные программируемые клавиши, которые предназначены для того, чтобы доступ к наиболее часто используемым функциям меню радара JMA-2344 был быстрым и не вызывал затруднений. Высокая четкость и отличное разделение целей, а так же качественная картинка являются гарантией вашей безопасности в рейсе.
Совершенно новая функция MARPA радара JMA-2344 автоматически определяет до десяти двигающихся объектов, их курс движения и скорость. Радиолокационная станция JRC JMA-2344 предназначена для эксплуатации как на небольших прогулочных, спортивных и рыбопромысловых судах, так и на судах вместимостью до 300 т.
Модель снята с производства! Нет в наличии!
Особенности радиолокационной станции JRC JMA-2344:
- Выходная мощность 6 кВт
- Дальность 48 морских миль
- 2 порта NMEA 0183 (1 входа и 1 выход)
- Автоматическая настройка радиолокационного изображения
- Дополнительная поставка – автоплоттер (автоматический/ручной захват 10 целей)
- Программируемые функциональные клавиши
Технические характеристики радиолокационной станции JRC JMA-2344:
| Антенна |
|
|
| длина |
1,19 м открытая NKE-250 |
| Поляризация |
Горизонтальная |
| Диаграмма направленности: |
| горизонт |
2 град |
| верт. |
30 град |
| Скорость вращения: |
27 об/мин |
|
|
| Вес: |
24 кг |
| Передатчик: |
Совмещенный с антенной |
| Частота: |
9410±30 МГц |
| Длительность импульса: |
0,08 мкс/0,25 мкс/0,5 мкс/1,0 мкс |
| Излучаемая мощность |
4 кВт |
| Дисплей NCD-4170 |
| Тип |
CRT, монохром |
| Размер экрана |
10” (254 мм) |
| Шкалы / кольца дальности |
0,125/0,065; 0,25/0,125; 0,5/0,1; 0,75/0,25
1,5/0,5; 3/0,5; 6/1; 12/2; 24/4; 36/6; 48/8 миль |
| Интерфейс: |
| Вход |
NMEA 0183 (GGA, RMA, RMC, GLL, RMB, BWC, VTG, VHW, HDT, HDM, HDG, GLC,GTD) |
| Выход |
NMEA 0183 (RSD) |
| Габаритные размеры |
278 x 242 x 289 мм |
| Масса |
9 кг |
| Питание |
10,8 – 42V DC |
| Потребляемая мощность |
50 Вт |
Комплектация радиолокационной станции JRC JMA-2344:
- 6 kW, 4' открытая антенна NKE-250
- 20m антенный кабель CFQ-6882-20
- Дисплей/процессор NCD-4170
- Кабель питания CFQ-6776
- Солнцезащитный козырек MTV303344
- Инструкция, монажный комплект
|
