Samyung NAVIS-800F - навигационный картплоттер/эхолот

Samyung NAVIS-800F - навигационный картплоттер-эхолот со встроенным приемником GPS. Модель NAVIS-800F производства компании Samyung создана для использования на маломерных и рыболовецких судах.

Навигационный картплоттер-эхолот Samyung NAVIS-800F имеет цветной дисплей с экраном 8". Устройство NAVIS-800F имеет встроенный двухчастотный рыбопоисковый эхолот мощностью 600 ватт.

Возможности Samyung NAVIS-800F:

• Управление осуществляется с передней панели монитора или с выносного пульта, который передает команды по проводу или через ИК порт при отсутствии проводной связи.
• На тыльной стороне монитора расположены разъемы для подключения антенны приемника GPS, кабеля питания, излучателя (только для NAVIS-800F), порт навигационных данных и другие. На передней панели монитора расположены два порта для электронных навигационных карт стандарта C-MAP NT+. Плоттеры можно легко монтировать на столе или встраивать в консоль.
• Высококонтрастный цветной дисплей с регулируемой яркостью позволяет вести наблюдение в условиях повышенной освещенности с широким сектором обзора.
• Меню управления плоттеров полностью русифицировано и имеет встроенную систему подсказок.
• Возможно использование отечественной геодезической системы СК-42.

Технические характеристики Samyung NAVIS-800F:

Частота GPS приемника 1575.42±1 MHz
Объем слежения 12 спутников
Чувствительность не более 130 дБм
Дисплей (NAVIS-800D) 8" LCD, 640x480 dot, 256 цветов
Эффективный диапазон экрана до 85°
Скорость слежения 1000 узлов (514 м/с)
Допустимое ускорение 4 g
Точность определения координат 15 м RMS, HDOP<3.0 br="">
Точность определения скорости 0.1 узла RMS, HDOP<3.0 br="">
Инициализация 24 сек
Период обновления данных 1 сек
Меню раскрывающееся меню со вспомогательными сообщениями
Напряжение питания 10 ÷ 36V DC
Потребляемая мощность 40 Вт
Влажность (+30°С ÷ +60°С) 95%

                                                                          основной блок                                         антенна
Диапазон рабочих температур               -15°С ÷ +55°С                                     -40°С ÷ +55°С
Габаритные размеры                               272х219х119мм                ø 65х90 (кронштейн ø 40 х127мм)
Вес                                                                             2.7 кг                                                    0.2 кг

Навигация

Проектирование MERCATOR'S
Диапазон сканирования 0.2 ÷ 5.0 миль
Карта береговой линии индикация на экране
Индикация слежения:
интервал памяти избирательность от 1 сек до 60 мин
избирательность 0.01 ÷ 9.99 миль
объем памяти след 20 000 точек
количество маркеров пути 100 точек
типы маркеров 21 вид / 16 цветов
Индикация данных: координаты судна, координаты курсора, время, курс/скорость, расcтояние до текущей путевой точки, ожидаемое время прибытия, сигнальная линия, отклонение от курса
Сигнализация о прибытии, о пересечении курса, о якоре, о пересечении границы
Система координат используемая система координат
Формат данных (вход/выход) Samyung, Furuno, JRC, RS 232, RS 422

Эхолот (NAVIS-800F)

Количество цветов дисплея 16
Диапазон измеряемой глубины 1 ÷ 1500 м
Скорость вывода информации на экран стоп кадр, низкая, средняя, высокая, очень высокая
Выводимая на экран информация глубина, наличие рыбы, температура воды и т.д.

Cтандартный комплект поставки Samyung NAVIS-800F:

• Блок индикации и управления Samyung NAVIS-800F
• Внешняя GPS антенна SAN-60 с коаксиальным кабелем 15 м и разъемом (максимально допустимая длина кабеля - 30 м)
• Вибратор 50/200 кГц (только для NAVIS-800F) с кабелем 8 м и раъемом
• Скоба для крепления основного блока с болтами
• Крепление навигационной антенны
• Силовой кабель 3 м с разъемом
• Кабель заземления 1 м с разъемом
• Запасные предохранители
• Установочные материалы
• Инструкция по эксплуатации на русском языке
• Индивидуальный сертификат РМРС

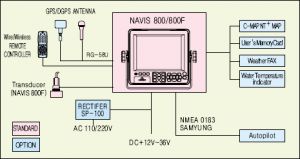

Дополнительное оборудование:

• Буфер NMEA на 3 порта SB-232
• Внешняя DGPS антенна SAN-250 с коаксиальным кабелем 15 м и разъемом
• Датчик температуры РТ-100
• Лампа подсветки SRG-528
• SP-5AD сетевой блок питания 220V AC -24V DC / 12V DC
• Погодный факс
• Принтер DPU-414
