Навигационный картплоттер Samyung NAVIS-800

Навигационный картплоттер Samyung NAVIS-800 - плоттер со встроенным приемником GPS, который является изделием выпуска 2005 года. Модель NAVIS-800 производства компании Samyung имеет Одобрение Типа Российского Морского Регистра Судоходства .

Samyung NAVIS-800 создан для использования на маломерных и рыболовецких судах. Модель NAVIS-800 имеет цветной дисплей с экраном диагональю 8 дюймов.

Возможности навигационного картплоттера Samyung NAVIS-800:

• Управление осуществляется с передней панели монитора или с выносного пульта, который передает команды по проводу или через ИК порт при отсутствии проводной связи.

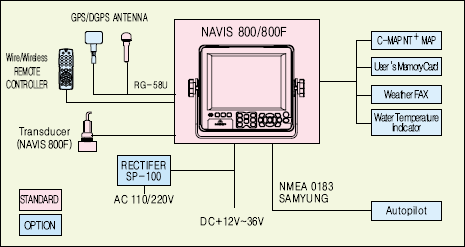

• На тыльной стороне монитора расположены разъемы для подключения антенны приемника GPS, кабеля питания, порт навигационных данных и другие. На передней панели монитора расположены два порта для электронных навигационных карт стандарта C-MAP NT+. Плоттеры можно легко монтировать на столе или встраивать в консоль.
• Высококонтрастный цветной дисплей с регулируемой яркостью позволяет вести наблюдение в условиях повышенной освещенности с широким сектором обзора.
• Меню управления плоттеров полностью русифицировано и имеет встроенную систему подсказок.
• Возможно использование отечественной геодезической системы СК-42.

Технические характеристики навигационного картплоттер Samyung NAVIS-800:

Частота GPS приемника: 1575.42±1 MHz
Объем слежения: 12 спутников
Чувствительность: не более 130 дБм
Дисплей (NAVIS-800D): 8" LCD, 640x480 dot, 256 цветов
Эффективный диапазон экрана: до 85°
Скорость слежения: 1000 узлов (514 м/с)
Допустимое ускорение: 4 g
Точность определения координат: 15 м RMS, HDOP<3.0 br="">
Точность определения скорости: 0.1 узла RMS, HDOP<3.0 br="">
Инициализация: 24 сек
Период обновления данных: 1 сек
Меню: раскрывающееся меню со вспомогательными сообщениями
Напряжение питания: 10 ÷ 36V DC
Потребляемая мощность: 40 Вт
Влажность (+30°С ÷ +60°С): 95%
Диапазон рабочих температур: основной блок - от -15°С до +55°С; антенна от -40°С до +55°С
Габаритные размеры: основной блок - 272х219х119 мм;  антенна - ø 65х90 (кронштейн ø 40 х127мм)
Вес:  основной блок -  2.7 кг;  антенна - 0.2 кг

Навигация

Проектирование MERCATOR'S
Диапазон сканирования 0.2 ÷ 5.0 миль
Карта береговой линии индикация на экране
Индикация слежения
интервал памяти избирательность от 1 сек до 60 мин
избирательность 0.01 ÷ 9.99 миль
объем памяти след 20 000 точек
количество маркеров пути 100 точек
типы маркеров 21 вид / 16 цветов
Индикация данных координаты судна, координаты курсора, время, курс/скорость, расcтояние до текущей путевой точки, ожидаемое время прибытия, сигнальная линия, отклонение от курса
Сигнализация о прибытии, о пересечении курса, о якоре, о пересечении границы
Система координат используемая система координат
Формат данных (вход/выход) SAMYUNG, FURUNO, JRC, RS 232, RS 422

Cтандартный комплект поставки навигационного картплоттера Samyung NAVIS-800:

• Блок индикации и управления NAVIS-800
• Внешняя GPS антенна SAN-60 с коаксиальным кабелем 15 м и разъемом (максимально допустимая длина кабеля - 30 м)
• Скоба для крепления основного блока с болтами
• Крепление навигационной антенны
• Силовой кабель 3 м с разъемом
• Кабель заземления 1 м с разъемом
• Запасные предохранители
• Установочные материалы
• Инструкция по эксплуатации на русском языке
• Индивидуальный сертификат РМРС

Дополнительно:

• Буфер NMEA на 3 порта SB-232
• Внешняя DGPS антенна SAN-250 с коаксиальным кабелем 15 м и разъемом
• Датчик температуры РТ-100
• Лампа подсветки SRG-528
• SP-5AD сетевой блок питания 220V AC -24V DC / 12V DC
• Погодный факс
• Принтер DPU-414
