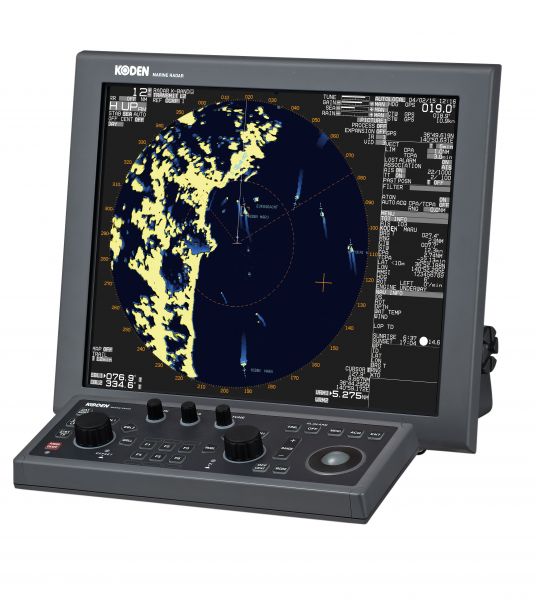

Koden MDC-7912P - cудовая РЛС

Koden MDC-7912P - судовая радиолокационная станция (РЛС) мощностью 12 кВт с 19-ти дюймовым дисплеем и 4-х, 6-ти или 9-ти футовой антенной открытого типа в комплекте. РЛС разработана в соответствии с требованиями IMO и правилами IEC:

IMO A.278(VIII) / IMO A.694(17) / IMO A.813(19)
IMO MSC.191(79) / IMO MSC.192(79) / IMO MSC.64(67)
IEC 62388 Ed.2 / IEC62288 Ed.2
IEC 61993-2 / IEC61162-2

Судовая РЛС Koden MDC-7912P прошла все необходимые испытания и получила Свидетельство о типовом одобрении РМРС (Российского морского регистра судоходства) для использования на морских судах валовой вместимостью до 10 000 регистровых тонн.

Судовая радиолокационная станция Koden MDC-7912P соответствуют требованиям Российского Речного Регистра (РРР), о чем свидетельствует сертификат об одобрении типового изделия, и может использоваться на судах смешанного (река-море) плавания валовой вместимостью до 10 000 р.т. и судах внутреннего плавания - без ограничения.

Для раскрытия полной функциональности радиолокационной станции Koden MDC-7912P по мере необходимости рекомендуется подключать другое навигационное оборудование (гирокомпас, указатель курса, приемоиндикатор ГЛОНАСС/GPS, электромагнитный лаг и др.).

Особенности радиолокационной станции Koden MDC-7912P

Более четкое отображение эхосигнала за счет увеличенного в три раза (по сравнению с существующими версиями РЛС) скорости обновления информации.
Улучшенные настройки формирования изображения и вывода информации.
Удобный режим работы функции автоматического усиления сигнала (АРУ).
Улучшенное отображение, обеспечиваемое функцией автоматической регулировки усиления (АРУ).
Возможность подключения внешнего трекбола по интерфейсу USB для обеспечения более эффективного управления РЛС.
Безщеточный электродвигатель: отсутствует необходимость замены щеток, пониженный уровень шума.
Выносной пульт управления позволяет его расположить в удобном для оператора месте.
Наличие функции САРП.
Встроенный АИС интерфейс на 900 целей.
Функция САС поддерживает до 100 целей (ручной или автоматический режим).

Дополнительные функции РЛС Koden MDC-7912P:

функция автоматического подавления помех
увеличение размеров целей (несколько уровней)
масштабирование
два визира направления
два подвижных кольца дальности
отображение координат курсора
параллельные линии
пеленг на цели
дневной/ночной режим
проигрывание маневров
отображение пройденного пути
использование различного типа меток
отображение заданного маршрута
двухцветная подсветка трекбола для работы в ночное время

Технические характеристики судовой РЛС Koden MDC-7912P:

Антенный блок
Тип антенны: 4 / 6 футовая RB716A открытого типа
Пиковая мощность: 4 кВт
Излучаемая частота: 9410 МГц ± 30 МГц
Ширина горизонтального луча: 4 фута : 1,8° / 6 футов : 1,2°
Ширина вертикального луча: 22°
Частота вращения: 24 об/мин или 36 об/мин или 48 об/мин
Центр. частота IF: 60 МГц
Точность диапазона: 8 метров или 1 % выбранной шкалы дальности в зависимости от того, что больше
Мин. расстояние обнаружения цели: в пределах 40 м
Разрешение диапазона: в пределах 40 м
Время разоггрева: 2 мин, 3 мин
Ширина импульса: 0,08 us; 0,15 us; 0,3 us; 0,4 us; 0,6 us; 0,8 us; 1,2 us
Рабочая температура: от -25 °C до +55 °C
Класс защиты: IPX6
Блок дисплея
Тип дисплея: цветной TFT ЖК-дисплей
Размер диагонали экрана: 18 дюймов
Рабочий диаметр: 282 мм
Разрешение дисплея: 1280 x 1024 пикселей (SXGA)
Смещение от центра: макс. 72 %
Область эхосигнала: 2 типа (полный экран, внутри рабочего диаметра)
Шкала диапазона: 0.125|0.25|0.5|0.75|1.5|3|6|12|24|48|64|96
Интервал диапазона: 0.0625|0.125|0.25|0.5|1|2|4|8|16|16
Режим представления: Head-up, North-up (True motion)*, North-up (Relative motion)*, Course-up (True motion)*, Course-up (Relative motion)*
Уровни видеосигнала: 16
Единицы измерения диап.: NM, km
Функции: карта C-Map, CFAR (подавл. помех), подавление помех, расширение цели, обработка (усреднение), VRM, EBL, индекс параллели, ERBL, положение курсора, пеленг (истинный*/ относительный), след (истинный / относительный)*, предыдущее положение судна*, MAP (отметка ситуации* и т.д.), аналоговый монитор RGB, проигрывание маневра*
Формат ввода данных:

IEC61162-1 / -2
ACK, ACW, ARC, BWC, DBT, DPT, DTM, GBS, GGA, GLC, GLL, GNS, HDT, MTW, MWE, RMB, ROT, RTE, THS, VBW, VDR, VHW, VTG, WPL, XTE, ZDA

Формат вывода данных:

IEC61162 -1 / -2
ALC, ALF, ALR, DTM, EVE, GLL, HBT, HDT, ROT, RSD, OSD, THS, TLB, TLL, TTD, TTM, VBW, VDR, VHW, VTG, ZDA

Интерфейс АИС*: 900 целей (стандартно)
TT (САРП)*: автоматический / ручной 100 целей (стандарт)
Диапазон напряжения питания сети: от 21,6 до 41,6 В постоянного тока
Потребление питания (при 24В DC): 150 Вт или менее
Рабочая температура: от -15 °C до +55 °C
Класс защиты: передняя панель и рабочий блок - IP23

* Необходим ввод курса, скорости и / или сигнала положения с внешнего оборудования,
включая спутниковый компас, в зависимости от применения.
