Furuno FCV-38

Furuno FCV-38 - многолучевой эхолот конфигурации «черный ящик» ("black box") с рабочей частотой 38 кГц. Модель FCV-38 производства компании FURUNO может обнаруживать косяки рыб одновременно в пяти направлениях и предоставляет информацию о местоположении косяков рыбы по отношению к судну. Оператор может отрегулировать пять лучей в любом направлении в пределах 20 градусов в настройках меню.

Многолучевой эхолот Furuno FCV-38 обеспечивает стабильное отображение цели в сложных морских условиях, благодаря встроенному датчику движения. При помощи встроенной эксклюзивной технологии стабилизации компании FURUNO, прибор FCV-38 может независимо стабилизировать лучи передачи и приема, чтобы изображение оставалось точным.

Эхолот Furuno FCV-38 измеряет размер рыбы в выбранной области и отображает информацию в виде графика, который можно понять с первого взгляда. Технология разделенного луча повысила точность и надежность измерений и графиков размера рыбы. Анализируя размер, объем и движение целевого косяка рыбы, оператор FCV-38 может легко определить размер улова. Прибором легко и просто управлять с помощью трекбола.

Особенности и преимущества многолучевого эхолота Furuno FCV-38:

• Эхо-изображения с 5 разных направлений, полученные одновременно с помощью многолучевой системы
• Полуодновременная передача - это новая функция, которая ограничивает взаимные помехи между лучами и позволяет легче идентифицировать морское дно, чем в режиме одновременной передачи лучей.
• Оптимизированная синхронизация для ускорения цикла передачи луча даже с 5 лучами.
• Встроенный датчик движения обеспечивает стабильное отображение цели в сложных морских условиях.
• Эксклюзивной технологии стабилизации Furuno для компенсации бортовой и килевой качки
• Функция измерения размера рыбы: легкое определение распределения и размера рыбы с помощью дисплея гистограммы рыбы
• Различные режимы масштабирования: донное масштабирование, фиксация нижнего расширения, масштабирование меток, увеличенное распознование
• Скриншоты и данные эхолота можно записывать и воспроизводить: на блоке обработки можно сохранить не более 99 снимков экрана и воспроизвести их снова в любое время, если понадобится
• Простое, быстрое и легкое управление с помощью трекбола.
• Вывод научных данных в формате netCDF4 будет способствовует оценке рыбных запасов и т.д.
• Благодаря более точной функции калибровки и улучшенному пользовательскому интерфейсу можно легко проверить статус сбора данных. Кроме того, на экране калибровки можно сразу увидеть зону обнаружения, ее прогресс и завершение.

Технические характеристики многолучевого эхолота Furuno FCV-38:

Общие
Частота излучения: 38 кГц
Выходная мощность: 4 кВт
Количество каналов: 64
Режим передачи: CW/FM
Частота импульсов: 1200 импульс/мин.
Диапазон управления лучом: в пределах 20°
Процессорный блок
Диапазон шкал: 10 до 3000 м
Смещение шкалы: 2000 м (макс.)
Диапазон расширения шкалы: от 2 до 200 м
Режимы дисплея: одиночный, многолучевой, zoom, комбинированный внешний рыбопоисковый эхолот
Отображение масштабирования: нижнее масштабирование, фиксация нижнего расширения, масштабирование меток, увеличенное распознование
Скорость продвижения: стоп-кадр, 1/16, 1/8, 14, 1/2, 1/1, 2/1, 4/1, 8/1 (линии / TX)
Гистограмма размера рыбы: отображение трех точек одновременно
Сигнализации: дно, рыба, донная рыба, температура воды, гистограмма размера рыбы
Требование к дисплею: 1920 x 1200 (WUXGA), 1920 x 1080 (FHD), 1600 x 1200 (UXGA), 1024 x 1280 (SXGA), 1024 x 768 (XGA)
Видеовыход: 2 порта, HDMI (Type-A)
Цвета: 64/16 (Echo)
Интерфейс
Количество портов процессорного блока
Последовательный: 5 портов, NMEA0183 Ver.1.5/2.0/3.0
NMEA, CIF, USB(2.0),
LAN: 2 порта (для приемопередатчика, внешнего оповещателя / обслуживания) Ethernet, 10/100/1000Base-T
USB порты: USB2.0: 2 порта, USB3.0: 2 порта
Ввод данных: GGA, GLL, GNS, MTW, VHW, VTG, ZDA, GPatt, GPhve, pireq, IIDAD, IIDBS, IIHFB, IIMTW, IITPC, IITPT, MPMSD, pireq, SDDBS, SDfnz
Ввод данных: DBS, DBT, DPT, MTW, TLL, SDbhr, SDflg, SDmrk, pidat
Источник питания
Блок процессора: 12-24 В постоянного тока, 4,0-2,0 А
Приемопередатчик: 100-120 / 200-240 В переменного тока: 5 А макс., 1 фаза, 50/60 Гц
Условия окружающей среды
Диапазон рабочих температур и хранения
Блок процессора: от -15 ℃ до + 55 ℃ (хранение: от -15 ℃ до + 70 ℃)
Блок приемопередатчика: от -10 ℃ до + 45 ℃ (хранение: от -15 ℃ до + 70 ℃)
Блок управления / распределительная коробка: от -15 ℃ до + 55 ℃
Датчик: от -5 ℃ до + 35 ℃
Относительная влажность: 93% или меньше при + 40 ℃
Степень защиты
Блок процессора / приемопередатчика: IP22
Блок управления: IP22 (IPx0 без крышки порта USB)
Распределительная коробка: IP20
Датчик: IPX8
Вибрация: IEC60945 Ed.4

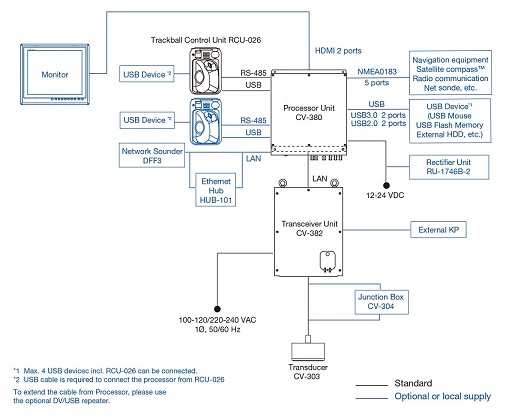

Стандартная комплектация многолучевого эхолота Furuno FCV-38:

• Блок процессора CV-380
• Блок приемопередатчика CV-382
• Блок управления (трекбол) RCU-026
• Излучатель (трансдьюсер) CV-303
• Танк (шахта) излучателя TFB-1600
• Монтажные материалы
• Документация (инструкция пользователя, инструкция по установке)

Опционально:

• Распределительная коробка CV-304-10/20/50 с кабелем 10/20/50 м
• Выпрямительный блок RU-1746B-210 или блок питания AC/DC PR-241
• Кабель HDMI для связки блока процессора с дисплеем 5,3/10,3 м
• Кабельная сборка для блока управления трекболом
• Кабель LAN для повторителя DVI/USB 30/50/100 м
• Крепление заподлицо для блока управления трекболом
• Комплект для крепления преобразователя
• Монтажные материалы для установки дополнительного оборудования
