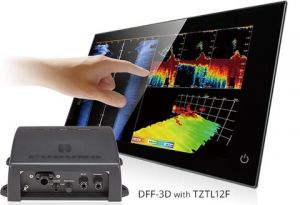

Furuno DFF-3D

Furuno DFF-3D - модуль многолучевого сетевого гидролокатора компании FURUNO конфигурации «черный ящик», совместимый с системами NavNet TZtouch и TZtouch2. Устройство DFF-3D предоставляет четкое и  детализированное отображение глубоководного пространства и морского дна в режиме реального времени. Сетевой модуль эхолота Furuno DFF-3D представляет собой трехмерный многолучевой эхолот, созданный в результате применения передовых технологий гидролокации. Применяемая в устройстве технология обработки сигнала и эргономичный излучатель (вибратор) позволяют получить на дисплее изображение высокого разрешения.

В результате подключения модуля эхолота Furuno DFF-3D, мультифункциональный дисплей серии NavNet превращается в мощный многолучевой гидролокатор, с помощью которого можно изучать подводное пространство в 120-ти градусном секторе. При подключении к сети, модуль эхолота DFF-3D отображает на экране МФД глубину, направление движения косяков рыбы, а также характеристики (рельеф) морского дна в режиме реального времени.

Модуль многолучевого сетевого гидролокатора Furuno DFF-3D предоставляет пользователю несколько режимов отображения, либо их комбинацию. В режиме поперечного сканирования модели DFF-3D отображаются эхосигналы от толщи воды в 120-ти градусном секторе и можно сразу понять распределение промысловой рыбы и состояние подводного пространства. Режим трех-/одно- лучевого сканирования предоставляет параллельные изображения от однолучевого (непосредственно под судном) или 3-хлучевого эхолота, который определяет глубину нахождения цели, характеристику дна и направление движения рыбы, причем угол направленности и ширина луча задаются при необходимости пользователем. Сонар Furuno DFF-3D предоставляет историю трехмерного сканирования, в режиме которой пользователь получает интуитивно понятное и простое трехмерное отображение дна с пиктограммами косяков рыбы – удобно при выборе мест промысла и оценке рельефа дна. Режим бокового сканирования модели DFF-3D позволяет просмотреть изображение высокой четкости структуры дна по правому и левому борту судна.

Компактный излучатель с обтекателем, входящий в стандартный комплект поставки модуля гидролокатора Furuno DFF-3D, прост в установке и подходит для эксплуатации даже на борту маломерного судна. В вибратор встроены сенсор температуры и датчик движения, который компенсирует бортовую и килевую качку и позволяет стабилизировать отображение, обеспечивая четкость картинки на экране, даже при сильном волнении моря. Компактные размеры модуля гидролокатора DFF-3D позволяют установить его в любом удобном месте на судне.

Особености модуля многолучевого сетевого гидролокатора Furuno DFF-3D:

  • Боковой диапазон обнаружения до 200 метров* в 120-градусной полосе обзора влево и вправо
  • Проникновение основного (глубоководного) луча под днище судна на глубину около 300 м*
  • Возможность просмотра режимов отображения в соответствии с пожеланиями пользователя
  • Встроенный датчик движения для стабилизации отображения
  • Компактный излучатель с обтекателем

Технические характеристики модуля многолучевого гидролокатора Furuno DFF-3D:

Общие

Рабочая частота: 165 кГц
Выходная мощность: 800 Вт
Минимальная глубина: 3 м
Диапазон глубин: от 5 до 1200 м
Диапазон обнаружения: 200 м (боковой луч), 300 м (основной луч под судном)*
Углы направленности лучей для режима 3-хлучевого сканирования: 20-50° (градусов)
Режимы сканирования: 3-хлучевое/однолучевое сканирование,  боковое сканирование (SideScan),  поперечное сканирование, история трехмерного сканирования
Напряжение питания сети: 12–24 В пост. тока
Ток: 1,4–0,7 A

Условия окружающей среды

Диапазон рабочих температур: от -15 до +55 °C
Относительная влажность: до 93% при +40 °C
Влагозащищенность: по стандарту IP55

Интерфейс

LAN: 1 порт, Ethernet 10/10 Base-TX
Внешний источник импульсов: 1 порт (требуется дополнительный набор с внешним источником импульсов)

Физические

Габариты основного блока (ШхГхВ): 380х316х120 мм
Вес (блок/датчик): 3,0/3,2 кг

*- в зависимости от характеристики дна, волнения моря и условий монтажа.

Комплектация модуля многолучевого сетевого гидролокатора Furuno DFF-3D:

  • Основной блок Furuno DFF-3D
  • Стандартный набор ЗИП
  • Монтажный комплект
  • Инструкция пользователя

Дополнительные аксессуары для модуля гидролокатора Furuno DFF-3D:

  • Вибратор (трансдьюсер, датчик гидролокатора) с креплением сквозь корпус B-54 или транцевый TM-54
  • Блок питания PR-62 (100/110/220/230 В перемен. тока, 1-фаз., 50/60 Гц)
  • Набор с внешним источником импульсов
  • Кабель в сборе (2м/10м)
По вопросам цены, наличия, приобретения модуля сетевого гидролокатора Furuno DFF-3D можно обращаться на электронную почту info@nav-tech.ru или позвонить по телефонам: +7 (495) 502-62-54, +7 (909) 667-58-56
