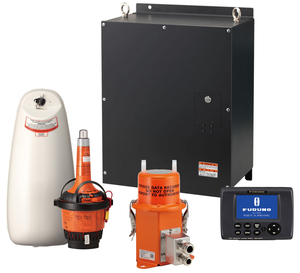

Furuno VR-7000S - упрощенный регистратор данных рейса (У-РДР)

Furuno VR-7000S - упрощенный регистратор данных рейса (У-РДР), записывающий различные данные и события, происходящие на борту судна, которые могут помочь при определении причин морской катастрофы. Упрощенный регистратор данных рейса VR-7000S имеет сертификат типового одобрения РМРС (Российского морского регистра судоходства), а также соответствует стандартам ИМО по эксплуатационным характеристикам У-РДР, резолюция MSC 163(78).

Исправленная Глава V Конвенции СОЛАС требует наличия регистратора данных рейса на пассажирских судах водоизмещением 150 рег. т и больше во всех рейсах и на других судах водоизмещением 3000 рег. т и больше в международных рейсах, а также на всех судах, построенных после 1 июля 2002 г. включительно.
У-РДР Furuno VR-7000S поставляется с блоком регистрации данных, защищенным от внешних воздействий, который выбирает пользователь из двух вариантов: стационарный или свободно всплывающий. Блоки регистрации данных обладают прочным и надежным корпусом, рассчитанные на выдерживание различных экстремальных воздействий, таких как изменение давления, нагрузки от удара и высокие температуры, которые могут произойти во время аварий. Сохраненные данные У-РДР могут быть воспроизведены после извлечения для расследования причин инцидента.

Блок сбора данных Furuno VR-7000S обладает процессором для обработки данных, интерфейсными модулями и батареями резервного электропитания, и  предназначен для сбора данных от различных датчиков в соответствии с требованиями стандартов ИМО и МЭК. В функции этого блока входит обработка входящей информации в порядке ее поступления, причем запись поступающих данных происходит путем наложением на устаревшие - для хранения в течение 48 часов. Батареи обеспечивают блок сбора данных Furuno VR-7000S электропитанием для регистрации звуковых и голосовых данных на посту управления судном в течение 2-х часов в случае отключения сетевого энергоснабжения.

В У-РДР Furuno VR-7000S регистрируются все основные навигационные и статусные данные, включая переговоры на мостике и по УКВ-радиосвязи, а также радиолокационные изображения. Все сохраненные данные можно извлечь при помощи специального приложения (Live Player V5), чтобы  их воспроизвести для детального изучения при такой необходимости. Компоненты стационарного блока регистрации данных Furuno VR-7000S встроены в защитную капсулу, которая обеспечивает сохранение и извлечение зарегистрированной информации после аварии. Стационарный блок  снабжен акустическим маяком, что облегчает его поиск под водой.

Особенности упрощенного регистратора данных рейса Furuno VR-7000S:

• Соответствие ИМО в отношении эксплуатационных характеристик У-РДР и резолюции MSC 163(78)
• Простое сопряжение с интегрированной системой ходового мостика (ИСХМ)
• Возможность преобразования сигнала РЛС (DVI  или RGB) в сигнал Ethernet с помощью видео LAN-преобразователя
• Сбор данных от всех последовательных/аналоговых/цифровых датчиков и загрузка их в блок DRU с помощью дополнительного адаптера датчиков
• Контроль и воспроизведение собранных данных на ПК при помощи приложения Live Player V5
• Возможность сохранения извлеченных данных на USB флеш-накопителе
• Глобальная поддержка и обслуживание в сервисной сети FURUNO
• Возможность выбора блока регистрации данных
• Функция сохранения – данные, регистрируемые в капсуле, сохраняются в безопасном месте для длительного хранения

Технические характеристики судового У-РДР Furuno VR-7000S:

Общие

Блок сбора регистрационных данных: стационарный DRU или свободно-всплывающий DRU
Период регистрации DRU: 48 часов
Период долгосрочного хранения данных: 720 часов
Период электропитания резервных батарей: более двух часов после отказа сетевого питания

Блок сбора данных DCU

ЦПУ: Intel Celeron P4505 1,86 ГГц
Объем памяти ОЗУ: 1 Гб
Устройство долгосрочного хранения данных: 512 Гб или 1 Тб

Дистанционная сигнальная панель

Тип дисплея: цветной ЖКД
Разрешение экрана: 480 x 272 точек (WQVGA)
Размер диагонали дисплея: 4,3 дюйма
Количество цветов изображения: 256

Стационарный DRU

Корпус: защитная капсула
Объем памяти: 32 Гб
Ударопрочность: 50G x 11 мс
Сопротивление вдавливанию: стержень диаметром 100 мм весом 250 кг, сброшенный с высоты 3 м
Огнестойкость: 1100 °C в течение 1 часа, 260 °C в течение 10 часов
Возможность погружения: 6000 м (60 МПа)
Звуковой маяк: период замены – 3 года, максимальная глубина погружения – 6000 м, передача сигналов – в течение 90 дней на частоте 37,5 кГц импульсы длиной 10 мс

Свободно всплывающий DRU

Корпус: автоматически всплывающая капсула
Объем памяти: 64 Гб
Аккумуляторная батарея: литиевая, металлическая, 7,2 В / 18 Ач (2S5P), срок службы 5 лет
Эксплуатационный ресурс: минимум 168 ч при -20 °C

Комплектация судового упрощенного РДР Furuno VR-7000S:

• Блок сбора данных VR-7010 (со съёмным жёстким диском 512 Гб и LAN-кабелем 2 м)
• Блок регистрации данных VR-7020 или  cвободно-всплывающий VR-7021F (на выбор)
• Дистанционная сигнальная панель VR-7017 с цветным ЖК-дисплеем (диагональ 4.3 дюйма)
• Распределительная коробка VR-7022F
