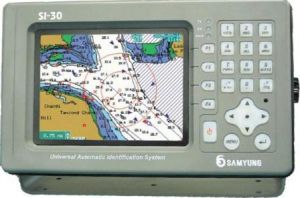

Samyung SI-30R - судовая аппаратура универсальной АИС
Samyung SI-30R - судовая аппаратура универсальной АИС (автоматической идентификационной системы) класса А, предназначенная для использования на морских и речных судах в качестве навигационного оборудования.
Модель представлена двумя типами оборудования:
Samyung SI-30: включает транспондер АИС со встроенным приемником GPS;
Samyung SI-30R: включает транспондер АИС со встроенным приемником ГЛОНАСС/GPS.
Оба вида полностью отвечают требованиям Морской Администрации России, Рекомендациям МСЭ-Р М.1371-1, стандарту MЭК 61993-2, которые не ниже требований Резолюции ИМО MSC.74 (69) (приложение 3) и А.694(17), предъявляемым к транспондерам данного класса.
Морской судовой приемник АИС Samyung SI-30R оснащен разъемом для подключения системы отображения, совместимой с AИС и использующей протокол NMEA 0183.
Технические характеристики морского судового приемника АИС Samyung SI-30R:
Тип дисплея |
5,7", цветной графический ЖКИ с подсветкой |
Диапазон частот: |
TDMA передатчик: 156.025MHz - 162.025MHz Tx1 Default CH is 87B, AIS (161.975MHz) Tx2 Default CH is 88B, AIS (162.025MHz) Tx3 Default CH is 70B, DSC (156.525MHz) |
TDMA приемник: 156.025MHz - 162.025MHz Rx1 Default CH is 87B, AIS (161.975MHz) Rx2 Default CH is 88B, AIS (162.025MHz) Rx3 Default CH is 70B, DSC (156.525MHz) |
Кол-во каналов приема TDMA |
2 |
Каналы приёма (по умолчанию) |
Ch87, Ch88 |
Способ установки канала |
Ручной и автоматический |
Выходная мощность передатчика |
12.5 или 2 Вт (устанавливается вручную или автоматически) |
DSC приемник |
156.525 МГц (70 канал) |
Шаг сетки частот |
12.5 или 25 кГц |
Тип модуляции |
GMSK |
Скорость передачи данных |
9600 бит/с (TDMA), 1200 бит/с (DSC) |
Импеданс УКВ антенны |
50 Ом |
Тип встроенного приемника |
ГЛОНАСС/GPS (SI-30R), GPS (SI-30) |
Напряжение питания |
18 ÷ 32 В постоянного тока |
Блок питания SP-5AD |
220V AC - 24V DC / 12V DC |
Максимальный ток потребления |
не более 4 А (передача) |
Типы интерфейса подключения |
NMEA0183 |
Стандартная комплектация морского судового приемника АИС Samyung SI-30R:
- транспондер Samyung SI-30R (или SI-30)
- выносной контроллер SI-30D
- УКВ-антенна SAN-150
- крепление УКВ антенны
- кабель для УКВ антенны (30м)
- разъемы для УКВ антенны (2 шт.)
- ГЛОНАСС/GPS-антенна SANG-5 для SI-30R или GPS-антенна SAN-60 для SI-30
- разъемы для навигационных антенн (2 шт.)
- крепление навигационной антенны
- Блок питания SP-5AD (10 A, 220V AC - 24V DC / 12V DC)
- соединительный кабель выносного контроллера и транспондера
- сетевой кабель питания (3м)
- инструкция по эксплуатации на русском языке
- именной Сертификат РМРС
- установочный комплект.
Дополнительное оборудование:
- именной Сертификат РРР (Опция)
- гироинтерфейс SAD-30DC,
- приемник дифференциальной поправки SANB-300,
- удлинитель лоцманского разъема.
